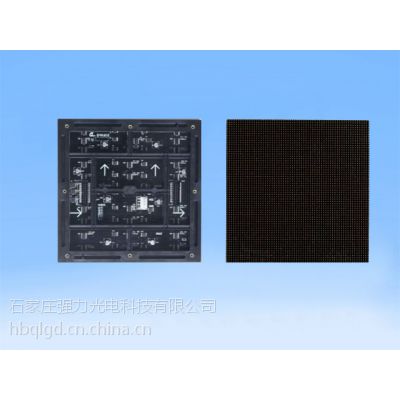

所谓控制卡，就是LED显示屏的核心部件，主要负责的是接收来自计算机串行口的画面显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所需的串行显示数据和扫描控制时序。河北***光电将针对实际应用中遇到的控制卡应用问题进行分析解答，以帮助行业用户提高应用效率。

    1、如何才能有效地避免控制器串口被烧？

    串口被烧是很多LED显示屏供应商、批发商以及工程商所经常遇到，也是最为***的事情之一。

    为了避免类似的问题在河北***光电产品上出现，河北***光电LED显示屏控制系统全部采用了工业级的串口芯片，***减少了串口被烧的几率，从而为广大客户朋友从一定程度上减轻了服务上的麻烦和困扰。

    当然，为有效避免甚至***这种控制系统硬件顽疾，仅从供应商角度努力还是不够的，它同时也需要客户配合，按正确步骤和要领操作，以提高工作效率，减少不必要的麻烦。

    可以从以下方面注意：

    禁止直接连接220V电压。

    避免带电插拨，以免电源瞬间冲击。如需插拨，请断电后操作即可。

避免使用交叉线将控制系统硬件与电脑相连。

    如采用485总线通讯时，7接正，8接负，5接地，切勿将正负接反。

    测量串口状况时应将正与地、负与地相连，切勿将正负相接。

    2:LED显示屏出现黑屏是什么原因造成的？

    在控制系统运用的过程中，我们偶尔也会遇到LED显示屏出现黑屏的现象。同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异。比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等。遇到这种现象请注意可参照以下各个方面来判断“故障”：

    请确保包括控制系统在内的所有硬件已全部正确上电。（+5V，勿接反、接错）

    检查并再三确认用于连接控制器的串口线是否有松动或脱落现象。（如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑。千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要。）

    检查并确认连接LED显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。

    请检查并确认连接EQ控制卡与HUB分配板之间的50芯排线是否有松动或插反现象。

    如果您的显示屏接口定义与所提供的HUB板不相匹配也会出现黑屏现象，请重新检查您的跳线是否有松动、断路或短路现象。如果您认为已经将ABCD等信号一一对应，请再检查一下OE信号是否连接正确。（强烈建议使用与显示屏接口定义相匹配的HUB分配板）

    3:为什么将节目发送到LED显示屏上后发现显示屏上出现“漏电”的现象？

    到目前为止，曾接到几例关于“产品漏电”的案例。即将节目发送到显示屏上后，只要其中一行点显示，其他十五行点就会出现“漏电”的情况而虚亮。

    后经多套系统测试，结果表明是部份显示屏模块厂家为节省成本而导致产品品质降低所致。如有遇到类似情况，请及早与您的显示屏模组供应商联系。

    4：为什么严格按照操作步骤操作，却出现文字或图片“错位”的现象？

    正常操作却出现文字或图片“错位”，此时请尝试以下操作之一：

    在控制系统软件的“设置屏参”里面选择“行顺序+1”、“行顺序-1”或“正常”；

    拨动拨码开关中的DA或OE使数据或使能反向。

    5： 为什么控制器一切都正常的时候显示屏上面却没有显示？

    控制器设置及连接线连接妥善的情况下，有时候LED显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：

    LED显示屏是否正常上电。

    HUB分配板与显示屏的连线是否接反。

    所编辑并发送的节目是否为空。

    6：为何采用485总线通讯时一定要接地线？

    对于电子系统的设计，我们知道电源和接地问题是一个非常关键的问题，如果处理不好，经常导致不能稳定的工作甚至危及系统安全。对于一个可靠的 RS-485 系统也是这样。

    因为在 RS-485 的规范中只是强调了用两根双绞线实现系统的通讯线路 A(+) 和 B(-) 。

    受此影响，一个错误的观点是认为 RS-485 链路不需要信号地，只要把 A 和 B 线路用两个双绞线连起来就行了，因为 RS-485 接口是用差分方式传输信号的，并不需要相对于某个参照地来检测信号，系统只需要检测两线间的电位差就可以了。

    无可否认在某些情况下这是可以工作的，但是也给系统留下了很大的隐患。

    一个问题就是共模干扰，注意到收发器只有在共模电压不超过一定的范围（ -7V~+12V ）条件下才能正常工作，所以当共模电压超出这个范围时通讯的可靠性就受到考验了。严重的话还可能烧毁接口。

    7：为何采用485总线连接时出现通讯错误或不能加载？

    要在同一个总线上连接多个LED显示屏时，可以采用RS485的总线方式或局域网的网络传输方式，以下介绍一下在采用485总线连接时出现通讯错或不能加载的情况时所应注意检查的事项：

    禁止直接连接220V电压。

    避免带电插拨，以免电源瞬间冲击引起485芯片被烧。如需插拨，请断电后操作即可。

    采用485总线通讯时，切勿将正负接反。

    连接485时，请尽量采用一组一组的超五类双绞线，如7接蓝色、8接蓝白色、5接橙色等等，这样可以提高产品在通讯时的抗干扰性能。

    测量串口状况时应将正与地、负与地相连，切勿将正负相接。
